製品情報【超小型直流電流センサ】

オンボードタイプの超小型直流電流センサSMCリーズ

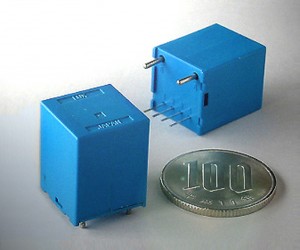

SMCシリーズ標準品 縦横15㍉高さ19㍉の超小型設計で、基板実装時の省スペース化に貢献します
電気・電子機器の小型・薄型化による電子回路の高集積化に対応し、超小型化と高性能化を同時に実現した直流電流センサ「 SMCシリーズ 」を発売し、ご好評をいただいております。

標準品48機種をベースに、微小電流用から大電流用まで、カスタム品や特注品の開発・製造実績も多数ございます。小ロット生産(1台から)も承っておりますので、お気軽にご用命ください。


(サイト内関連投稿記事)
(2016.06.21)SMCシリーズ新製品のご案内
(2016.04.06)電流センサSMCシリーズ発売から20年


< 標 準 品 >

■■■ 特 長 ■■■

  • 一次コイル・ホールセンサ・アンプ内蔵の超小型設計(W15xD15xH19)で高密度実装に最適
  • 被測定電流と二次出力側を完全に絶縁
  • 3μS以内の高速応答性
  • 直流・交流・パルス電流の検出、および電流の方向検出が可能
  • 優れた温度特性に加え、内部シールド構造の採用によりdv/dtノイズ耐量が高く正確な電流検出が可能
  • 標準品ラインアップ(定格電流):±3~25A、微小電流用:±2.5~10mA

※仕様の詳細は下記ラインアップより各製品の仕様ページにてご確認ください。

■■■ 用 途 ■■■

  • 汎用インバータ機器
  • サーボモータ制御機器
  • 一般産業機器
  • インバータ家電機器(エアコン、洗濯機、冷蔵庫など)
  • 電源機器
  • 自動車 他
■■■ 採用例 ■■■

  • 高速エレベーター
  • アーケードゲーム機
  • 可搬型電源システム
  • ガスコージェネレーションユニット 他
縦横15㍉高さ19㍉の超小型設計で、基板実装時の省スペース化に貢献します

汎用品

電源電圧 検出電流 シリーズ名 備 考
±15V 正負 SMC-PD   電流センサ 各シリーズに定格電流別・3A・5A・10A・15A・
20A・25A用の6機種のラインアップがあります。
±12V 正負 SMC-PB   電流センサ
±5V 正負 SMC-PT    電流センサ
+12V 正負 SMC-PS   電流センサ
SMC-PSN 電流センサ
+8~16V 正負 SMC-PV   電流センサ

 耐振性向上品

電源電圧 検出電流 シリーズ名 備 考
±15V 正負 SMC-PDVS電流センサ 定格電流別・±1A・±3A・±5A・±10A・ ±20A・±50A
用の6機種のラインアップがあります。  ” NEW ”

 微小電流検出用

電源電圧 検出電流 シリーズ名 備 考
±15V 正負 SMC-PDMC 電流センサ 定格電流別・±20mA・±50mA・±100mA用の3機種の
ラインアップがあります。  ” NEW ”
±15V  正負 SMC-MPD  icon_spec_MPD 定格電流別・±2.5mA・±5mA・±10mA用の3機種の
ラインアップがあります。



<カスタム品 ・特注品>

ご希望の仕様が標準品以外の場合は、カスタム品、もしくは特注品にて対応させていただきます。

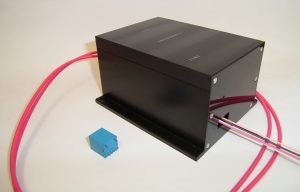

■■■  特 注 品 採 用 例  ■■■
・25KV.耐圧2A品(インターネット用海底ケーブル給電装置用超高耐圧品)
・三相5A品(ガスコージェネレーションユニット用) 他
SMC-custom2SMC-custom1
