受託生産

弊社はコイル巻線・基板組み立てのパイオニアとして、40年の加工実績があります。電子機器・電子部品の試作、小ロットなど、さまざまなご要望に” 高品質 ” ・ ”短納期 ”にてご対応いたします。

ボタン(コイル巻線)ボタン(組立)ボタン(基板実装)ボタン(基板開発設計)


– コイル巻線 –

各種コイルの試作・量産の生産委託を承ります。他社ではできない難易度の高い巻線もお気軽にご相談ください。

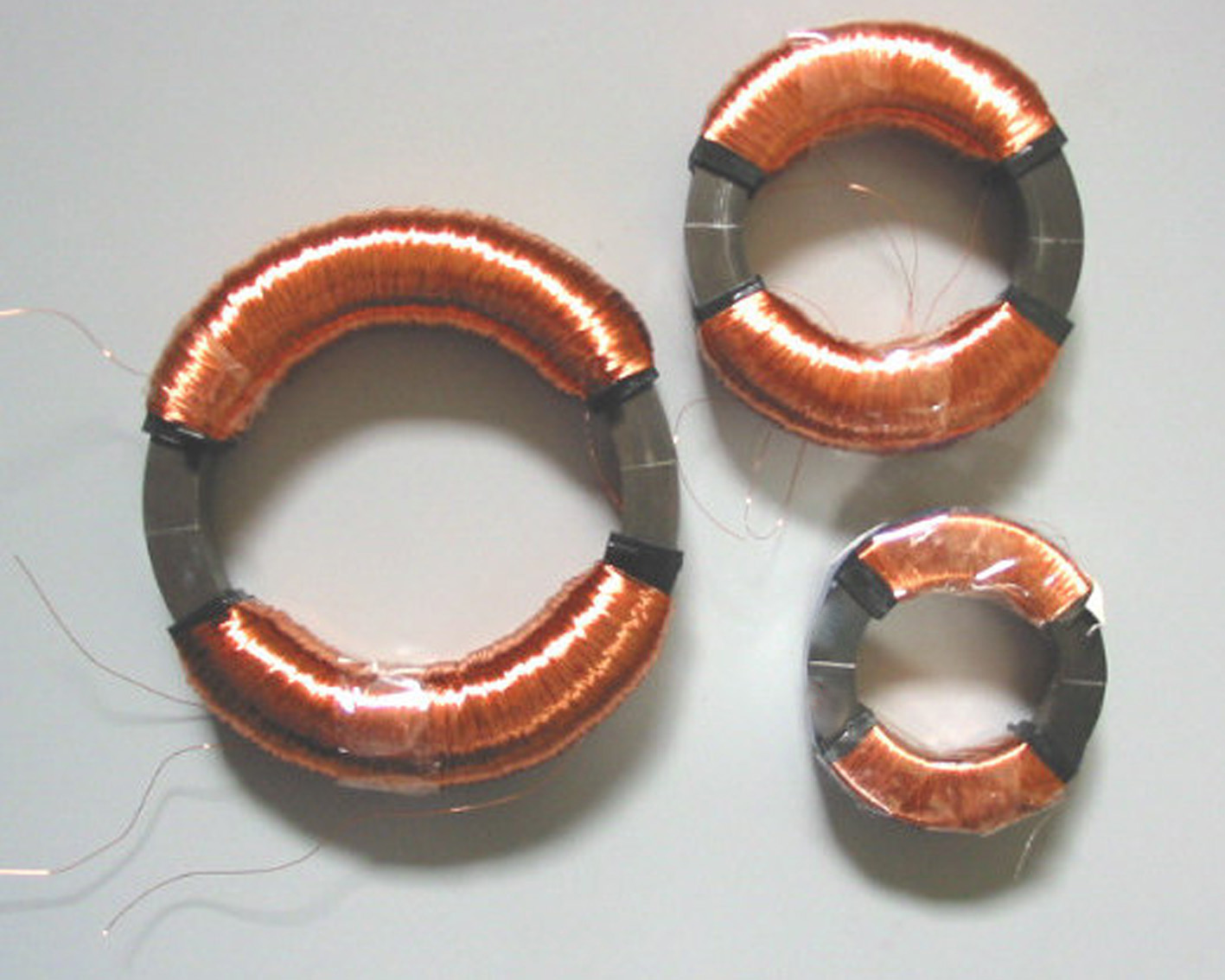

トロイダルコイル

自動巻線による小サイズコアへの細線多数巻きを得意としております。

・細線:Φ0.06~0.5mm程度
・T数:6,000T以上も可能
・コイル内径:最小Φ5.5mm程度まで(※巻き上がり寸法)
・融着巻線可能
・分割巻線可能
トロイダル巻線 トロイダル巻線
製作用途例・・・電流センサ(一般計測・精密計測 他)、半導体製造装置、方位センサ、医療機器 他

トロイダルコイル 例
トロイダルコイル 例troidal5



ボビンコイル

細線、極細線の多数巻きを得意としております。

・細線:Φ0.06mm程度から
・T数:60,000T以上も可能
ボビン巻線巻線機
製作用途例・・・電流センサ(一般計測・精密計測 他)、金属探知機、漏電ブレーカー、デジカメ用シャッターコイル 他
ボビン巻線 例ボビン巻線 例ボビン巻線 例ボビン巻線 例ボビン巻線 例

空芯(ボビンレス)コイル

自動巻線による太線整列巻きの大型コイル、また極細線の超小型コイルを得意としております。

・太線:Φ2mm以上も可能
・平角線仕様可能
空芯・太線整列巻線 空芯・太線整列巻線
製作用途例・・・シャフトモーター、一般産業機械 他

空芯 例線径2.0Φ以上や平角線もおまかせください コイル例空芯 例空芯 例

上記以外のコイルもお気軽にお問い合わせください。
ロゴスキーコイル等の製作実績があります。

– 電子部品・電子機器組立 –

巻線だけでなく配線・組立や各種検査、完成品としての出荷まで一貫生産にも対応いたします。仕様・設計についてもお気軽にご相談ください。

組立実績例)
・交流用電流センサ
・シャフトモーター用可動子
・集合表示灯用LEDユニット
・スイッチング電源
・電子錠 他

作業例)
・配線処理、はんだ付け(手はんだ)、充填、組立、各種電気特性検査、外観検査、梱包 他


– 基板実装 –

多種多様な基板ユニット、電子機器製造を手がけてきた長年の経験とノウハウをもとに、高度な手はんだ技術で試作・小ロットにもスピ-ディーに対応いたします。基板の修正・改造もおまかせください。

基板開発 例基板手はんだ 例基板手はんだ 例

– 基板開発設計 –

ご要望に応じた基板の設計、開発を承ります。

開発実績例)
・ペレットストーブ制御基板
・新聞自動販売機日付・金額表示基板
・無機EL照明電源ユニット基板 他




試作品と同品質での量産対応もいたします。
貴社製品の開発・生産のスピードアップにぜひ弊社をご活用ください。
